Per stuk

Artikelnummer11-18-047332

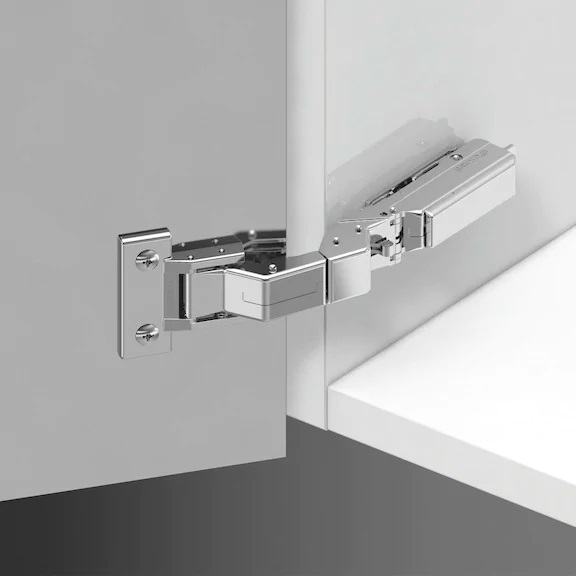

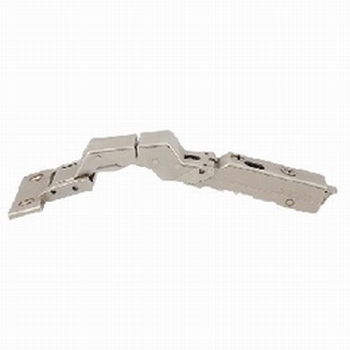

Scharnier Tiomos M0
- Geschikt voor deuren van 6/10mm dik

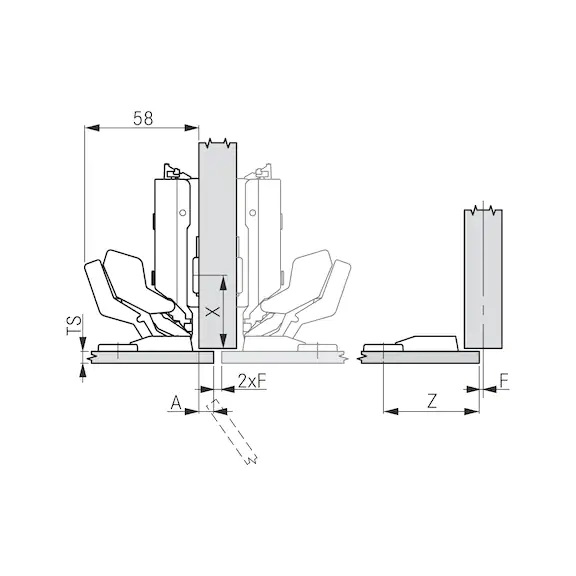

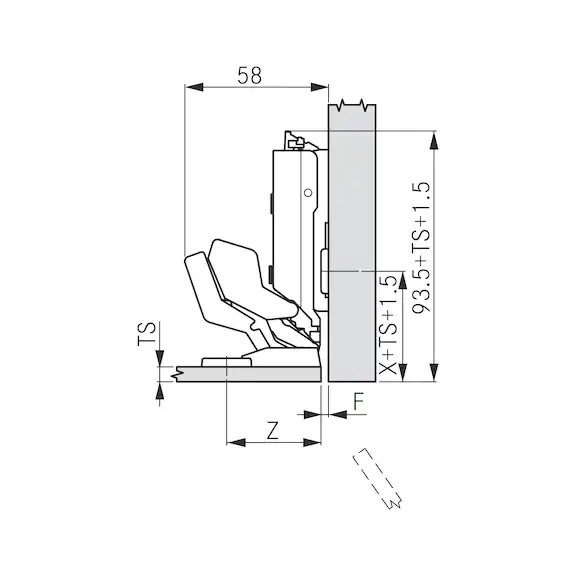

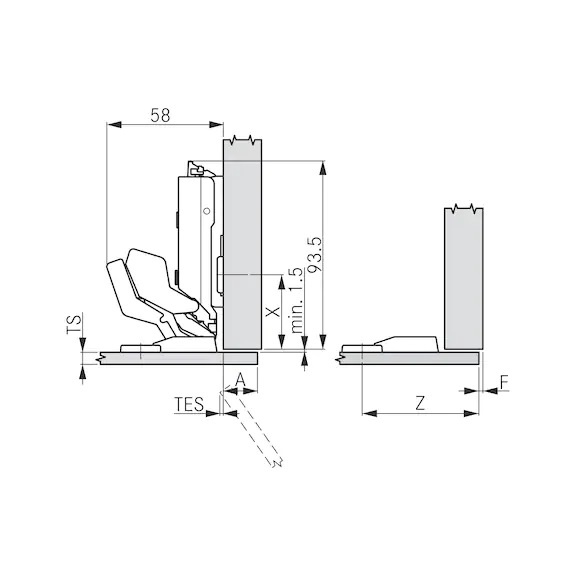

- Voor opliggende en inliggende deuren

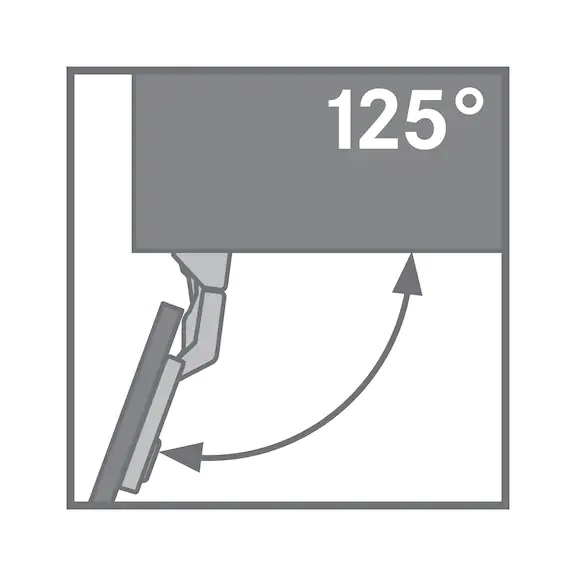

- Openingshoek 125 graden
- Montageplaat apart bestellen
- Afdekkap apart bestellen
- Letop: Altijd een proefaanslag maken
19.36 *Prijs is inclusief 21% btw
Montageplaatjes en afdekkappen apart bestellen

Uittreksterktes voor dezelfde bevestigingsmethode kunnen variëren afhankelijk van het type en de dikte van de ondergrond. Neem voor de keuze van de beste ondergrond en verwerkingsmethode contact op met de leverancier van de ondergrond. De gespecificeerde waarden zijn ervaringsgegevens en kunnen verschillen. Wij raden altijd een proefmontage aan.

Handleiding

Voor een deurdikte vanaf 6 mm

Schroef met verzonken kop M5 x 6 mm

1. Boor een gat met een diameter van 4,2 mm voor aluminium of 4,5–4,8 mm voor HPL en massieve materialen.

2. Tap M5 schroefdraad.

3. Monteer het scharnier en bevestig het met de schroeven.

Voor een deurdikte vanaf 10 mm

Euroschroef, type B, diameter 6,3 x 10 mm

1. Boor een gat met een diameter van 5 mm.

2. Monteer het scharnier en bevestig het met de schroeven.

Voor een deurdikte vanaf 8 mm

Schroef met verzonken kop M4 x 8 mm met huls M4 x 5,5 mm

1. Boor een gat met een diameter van 5 mm. Verzink de rand van het gat lichtjes.

2. Plaats de kraag en sla deze in het gat.

3. Monteer het scharnier en bevestig het met de schroeven.
