Saloondeurscharnieren staal vermessingd - per set

per set

Saloondeurscharnieren staal vermessingd - per set
7.45 *Prijs is inclusief 21% btw *Prijs is inclusief 21% btw
Artikelnummer19-26-1202002

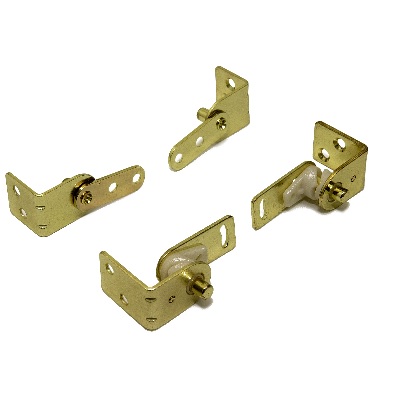

Saloondeurscharnier set vermessingd
- 1 set is voldoende voor 2 saloondeuren.
Saloondeurscharnier set vermessingd
Montage

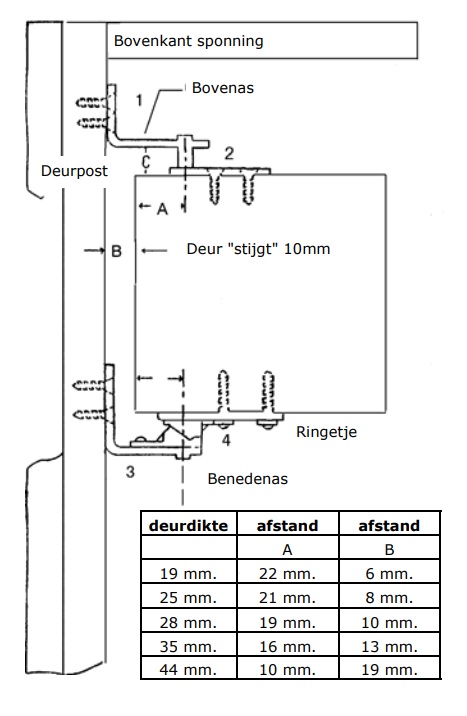

1. Bevestig boven- en benedenplaatje (nr. 2 en 4) op de saloondeur en verzeker u ervan dat ze goed in het midden van de deurpost zitten. Bepaal afstand “A” aan de hand van de tabel in overeenstemming met de deurdikte; dit zorgt voor voldoende vrije zwaairuimte bij “B”. Gebruik voor bevestiging van het benedenplaatje (nr. 3) één van de rondkopschroeven en schroef deze in het kleinste gaatje waardoor tegelijk het plastic deel
wordt vastgehouden. De tweede schroef moet met een ringetje in het midden van het gat in de sponningen worden geplaatst. 2. Bevestig de beneden hoekplaat (nr. 3) aan de deurpost. 3. Plaats de deur op de benedenas in gesloten positie. Zet de bovenste hoekplaat (nr. 1) in de as en merk zijn positie. Bevestig deze hoekplaat op de deurpost in gelijke lijn met de hoekplaat van beneden. Let op: om de deur voldoende te
laten ‘zwaaien’ mag ruimte “C” niet minder dan 10 mm zijn. 4. Plaats de deur in de juiste stand door het aandraaien van de schroef met het ringetje in de benedenplaat (nr. 4) van de deur. Let op: een minimum ruimte van 3 mm in het midden tussen de beide saloondeuren is vereist!
